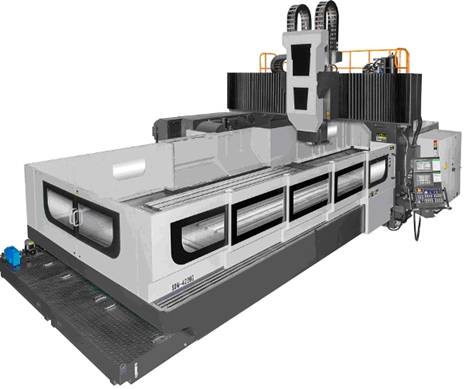

SDM-GA系列 三轴硬轨
型号 |
单位 |
SDM-3226GA |
SDM-4226GA |
SDM-5226GA |
||
工作台 |
||||||
工作台尺寸 |
mm |
3000×2200 |
4000×2200 |
5000×2200 |
||
工作台最大载重 |
ton |
12 |
15 |
15 |
||
行程 |
||||||
X轴行程 |
mm |
3200 |
4200 |
5200 |
||
Y轴行程 |
mm |
2700 |
||||
Z轴行程 |
mm |
800 / (选配1000) |
||||
距离 |
||||||
门宽 |
mm |
2600 |
||||
主轴鼻端至工作台面距离 |
mm |
525~1325 (Z= 800) / 525~1525 (Z=1000) |
||||
主轴 |
||||||
转速 |
主轴 |
rpm |
6000 (全齿式齿轮箱传动) |
|||
延伸头 |
rpm |
最大3500rpm,延伸长度300mm |
||||
90° 卧铣头 |
rpm |
最大3500rpm,5°分割 |
||||
主轴马达-连续/30分钟 |
kW |
FANUC 15/18.5 (选配22/26) |
||||
刀柄锥孔 |
|
BT/DIN/CAT-50 (选配BT/DIN/CAT-40) |
||||
刀库 |
||||||
刀库容量 |
|
40 (选配60) 立卧换刀 |
||||
刀具最大长度 |
mm |
400 |
||||
刀具最大重量 |
kg |
20 |
||||
其他 |
||||||
电力需求 |
kVA |
50 |
||||
控制器 |
|
FANUC 0i-MF |
||||
●标准配件 |
●选购配件 |
|||||
主轴油冷机 自动润滑系统 分离式手轮 电器箱热交换器 自动断电装置 工作照明灯&三色警示灯 螺旋排屑机、铁屑输送机、蓄屑推车 精度检验表、操作&维护手册及电器图乙套 基础螺栓及水平调整螺丝垫块 机械调整工具组乙套 RS-232C / RJ-45介面 AICC II (200 block / 30m) DATA SERVER + 2G CF卡 AAC自动头部交换系统(90°侧铣头+延长头) 防溅护罩 |
主轴马达加大 辅助工作台 第四轴转台 电器箱空调冷却机 其他附加铣头 油路刀柄装置 立卧两用自动换刀系统 (60支) 主轴中心出水 三轴光学尺 自动刀长量测系统 (TS-27R) 工件定中心量测系统 (OMP-60 / RMP-60) 切削液自动气雾装置 全密闭式防溅护罩 热变位补偿功能 控制器 (MITSUBISHI / SIEMENS / HEIDENHAIN) |
|||||
如有其他特殊规格需求,请洽业务员。 本公司保有修改权利,恕不另行通知。 |
||||||
