型號

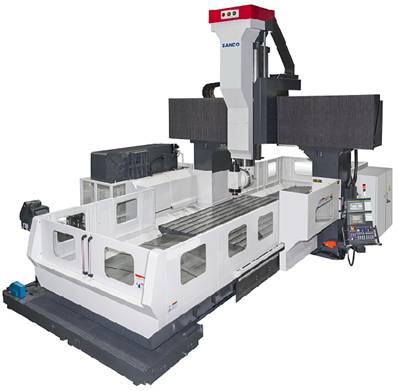

SDL系列

X/Y軸線軌,Z軸四線軌-專利設計

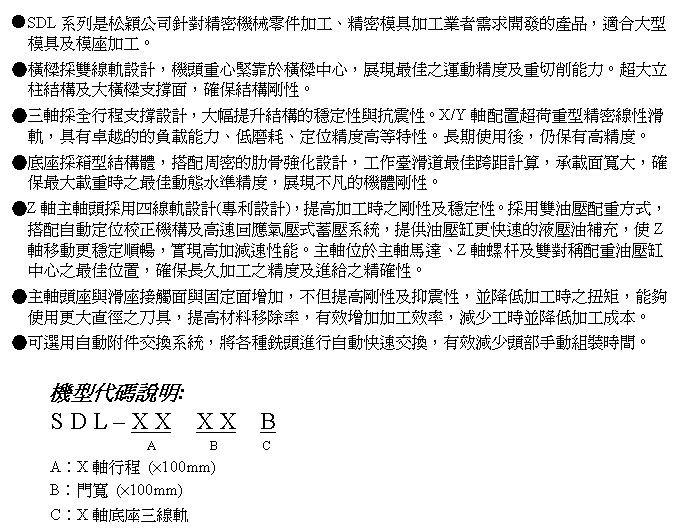

文字方塊: ●SDL系列是松穎公司針對精密機械零件加工、精密模具加工業者需求開發的產品,適合大型模具及模座加工。
●橫樑採雙線軌設計,機頭重心緊靠於橫樑中心,展現最佳之運動精度及重切削能力。超大立柱結構及大橫樑支撐面,確保結構剛性。
●三軸採全行程支撐設計,大幅提升結構的穩定性與抗震性。X/Y軸配置超荷重型精密線性滑軌,具有卓越的的負載能力、低磨耗、定位精度高等特性。長期使用後,仍保有高精度。
●底座採箱型結構體,搭配周密的肋骨強化設計,工作臺滑道最佳跨距計算,承載面寬大,確保最大載重時之最佳動態水準精度,展現不凡的機體剛性。
●Z軸主軸頭採用四線軌設計(專利設計),提高加工時之剛性及穩定性。採用雙油壓配重方式,搭配自動定位校正機構及高速回應氣壓式蓄壓系統,提供油壓缸更快速的液壓油補充,使Z軸移動更穩定順暢,實現高加減速性能。主軸位於主軸馬達、Z軸螺杆及雙對稱配重油壓缸中心之最佳位置,確保長久加工之精度及進給之精確性。
●主軸頭座與滑座接觸面與固定面增加,不但提高剛性及抑震性,並降低加工時之扭矩,能夠使用更大直徑之刀具,提高材料移除率,有效增加加工效率,減少工時並降低加工成本。
●可選用自動附件交換系統,將各種銑頭進行自動快速交換,有效減少頭部手動組裝時間。

機型代碼說明:
S D L – X X  X X  B
                A        B       C
A︰X軸行程 (×100mm)
B︰門寬 (×100mm)
C︰X軸底座三線軌



型號

單位

SDL-4235

SDL-5235

SDL-6235

SDL-7235

工作台

工作台尺寸

mm

4000×3000

5000×3000

6000×3000

6000×3000

工作台最大載重

ton

14

20

24

24

行程

X軸行程

mm

4200

5200

6200

7200

Y軸行程

mm

4000

Z軸行程

mm

1200 / (選配9001400)

距離

門寬

mm

3500

主軸鼻端至工作台面距離

mm

270~1170 (Z= 900) / 270~1470 (Z=1200) / 270~1670 (Z=1400)

主軸

主軸轉速

rpm

6000 (全齒式齒輪箱傳動)

主軸馬達-連續/30分鐘

kW

FANUC 15/18.5 (選配22/2630/37)

刀柄錐孔



BT/DIN/CAT-50 (選配BT/DIN/CAT-40)

刀庫

刀庫容量



24 (選配32/40/60)

刀具最大長度

mm

350

刀具最大重量

kg

18

其他

電力需求

kVA

50

控制器



FANUC 0i-MF (選配MITSUBISHI / SIEMENS / HEIDENHAIN)

●標準配件

●選購配件

主軸吹氣裝置

主軸油冷機

自動潤滑系統

分離式手輪

電器箱熱交換器

自動斷電裝置

工作照明燈&三色警示燈

螺旋排屑機、鐵屑輸送機、蓄屑推車

精度檢驗表、操作&維護手冊及電器圖乙套

基礎螺栓及水平調整螺絲墊塊

機械調整工具組乙套

RS-232C / RJ-45介面

AICC II (200 block / 30m)

DATA SERVER + 2G CF

防濺護罩

AAC自動頭倉系統

主軸馬達加大

輔助工作台

第四軸轉台

電器箱空調冷卻機

其他附加銑頭

自動換刀系統 (32/40/60)

主軸中心出水

三軸光學尺

自動刀長量測系統 (TS-27R)

工件定中心量測系統 (OMP-60 / RMP-60)

切削液自動氣霧裝置

全密閉式防濺護罩

熱變位補償功能

控制器 (MITSUBISHI / SIEMENS / HEIDENHAIN)

如有其他特殊規格需求,請洽業務員。 本公司保有修改權利,恕不另行通知。
