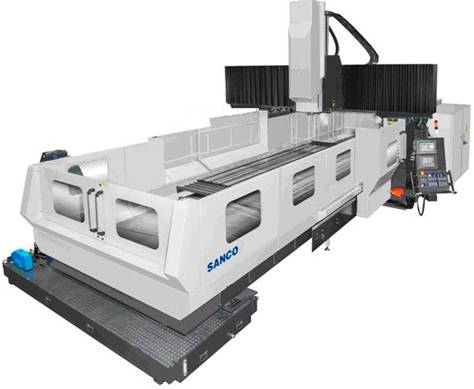

SD系列 X/Y轴线轨，Z轴硬轨
|
型号 |
单位 |
SD-4232 |
SD-5232 |
SD-6232 |
SD-7232 |
|
|
工作台 |
||||||
|
工作台尺寸 |
mm |
4000×2900 |
5000×2900 |
6000×2900 |
6000×2900 |
|
|
工作台最大载重 |
ton |
14 |
20 |
20 |
20 |
|
|
行程 |
||||||
|
X轴行程 |
mm |
4200 |
5200 |
6200 |
7200 |
|
|
Y轴行程 |
mm |
3700 |
||||
|
Z轴行程 |
mm |
900 |
||||
|
距离 |
||||||
|
门宽 |
mm |
3200 |
||||
|
主轴鼻端至工作台面距离 |
mm |
270~1170 |
||||
|
主轴 |
||||||
|
主轴转速 |
rpm |
4000 / 6000 (搭配ZF歯轮箱传动) |
||||
|
主轴马达-连续/30分钟 |
kW |
FANUC 15/18.5 (选配22/26) |
||||
|
刀柄锥孔 |
|
BT/DIN/CAT-50 (选配BT/DIN/CAT-40) |
||||
|
无刀库功能 |
||||||
|
其它 |
||||||
|
电力需求 |
kVA |
50 |
||||
|
控制器 |
|
FANUC 0i-MF (选配MITSUBISHI / SIEMENS / HEIDENHAIN) |
||||
|
●标准配件 |
●选购配件 |
|||||
|
主轴吹气装置 主轴油冷机 自动润滑系统 分离式手轮 电器箱热交换器 自动断电装置 工作照明灯&三色警示灯 螺旋排屑机、铁屑输送机、蓄屑推车 精度检验表、操作&维护手册及电器图乙套 基础螺栓及水平调整螺丝垫块 机械调整工具组乙套 RS-232C / RJ-45界面 AICC II (200 block / 30m) DATA SERVER + 2G CF卡 防溅护罩 |
主轴转速8000 / 10000 / 12000转 主轴马达加大 辅助工作台 第四轴转台 电器箱空调冷却机 其它附加铣头 主轴中心出水 三轴光学尺 自动刀长量测系统 (TS-27R) 工件定中心量测系统 (OMP-60 / RMP-60) 切削液自动气雾装置 全密闭式防溅护罩 热变位补偿功能 控制器 (MITSUBISHI / SIEMENS / HEIDENHAIN) |
|||||
|
如有其它特殊规格需求，请洽业务员。 本公司保有修改权利，恕不另行通知。 |
||||||
