型號

單位

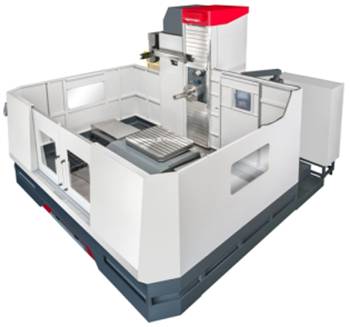

SHM-11020RF

工作臺

工作臺尺寸

mm

1200×1000×0.001° (可同動加工)

工作臺最大載重

ton

5

地面至工作臺面高度

mm

1235

行程

X軸行程

mm

2000

Y軸行程

mm

1600

Z軸行程

mm

1400

W軸行程

mm

400

工作臺中心至主軸端面距離

mm

400~1800

主軸

直徑

mm

110

轉速

mm

2500

馬達-連續/30分鐘

kW

FANUC 15/18.5 (選配22/26)

刀柄錐孔

BT/DIN/CAT-50

刀庫

刀庫容量

40 / (選配60)

刀具最大長度

mm

400

刀具最大重量

kg

35

其他

電力需求

kVA

45

控制器

FANUC 0i-MF

●標準配件

●選購配件

主軸吹氣裝置

主軸油冷機

自動潤滑系統

油壓單元系統

分離式手輪

電器箱熱交換器

自動斷電裝置

工作照明燈&三色警示燈

螺旋排屑機、鐵屑輸送機、蓄屑推車

精度檢驗表、操作&維護手冊及電器圖乙套

基礎螺栓及水準調整螺絲墊塊

機械調整工具組乙套

RS-232C / RJ-45介面

AICC II (200 block / 30m)

三軸光學尺回饋檢出系統

主軸馬達加大

直角工作臺

電器箱空調冷卻機

主軸延伸套筒 (300 / 500mm)

手動90°側銑頭 / 手動萬能頭

搪刀盤

自動換刀系統 (60支)

主軸中心出水

自動刀長量測系統 (TS-27R)

工件定中心量測系統 (OMP-60)

各式鈑金配置

DATA SERVER + 2G CF卡

控制器 (MITSUBISHI / SIEMENS / HEIDENHAIN)

如有其他特殊規格需求，請洽業務員。 本公司保有修改權利，恕不另行通知。
