型號

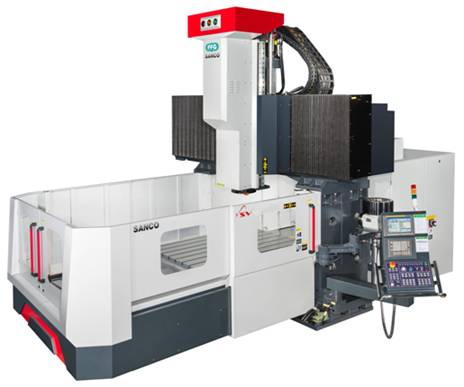

SV系列  三軸線軌

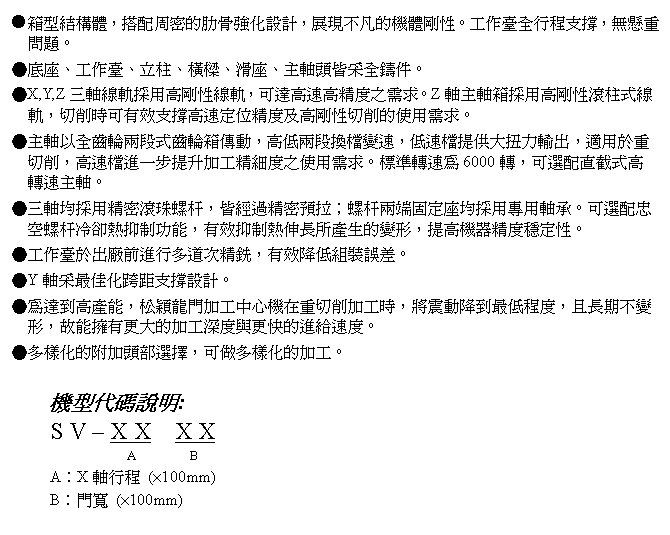

文字方塊: ●箱型結構體,搭配周密的肋骨強化設計,展現不凡的機體剛性。工作臺全行程支撐,無懸重問題。
●底座、工作臺、立柱、橫樑、滑座、主軸頭皆采全鑄件。
●X,Y,Z三軸線軌採用高剛性線軌,可達高速高精度之需求。Z軸主軸箱採用高剛性滾柱式線軌,切削時可有效支撐高速定位精度及高剛性切削的使用需求。
●主軸以全齒輪兩段式齒輪箱傳動,高低兩段換檔變速,低速檔提供大扭力輸出,適用於重切削,高速檔進一步提升加工精細度之使用需求。標準轉速為6000轉,可選配直截式高轉速主軸。
●三軸均採用精密滾珠螺杆,皆經過精密預拉;螺杆兩端固定座均採用專用軸承。可選配忠空螺杆冷卻熱抑制功能,有效抑制熱伸長所產生的變形,提高機器精度穩定性。
●工作臺於出廠前進行多道次精銑,有效降低組裝誤差。
●Y軸采最佳化跨距支撐設計。
●為達到高產能,松穎龍門加工中心機在重切削加工時,將震動降到最低程度,且長期不變形,故能擁有更大的加工深度與更快的進給速度。
●多樣化的附加頭部選擇,可做多樣化的加工。

機型代碼說明:
S V – X X  X X
             A        B
A︰X軸行程 (×100mm)
B︰門寬 (×100mm)

型號

單位

SV-2822

SV-3222

SV-4222

工作臺

工作臺尺寸

mm

2600×1800

3000×1800

4000×1800

工作臺最大載重

ton

11

12

14

行程

X軸行程

mm

2800

3200

4200

Y軸行程

mm

2100

Z軸行程

mm

800 / (選配1000)

距離

門寬

mm

2200

主軸鼻端至工作臺面距離

mm

240~1040 (Z=800) / 240~1240 (Z=1000)

主軸

主軸轉速

rpm

4000 / 6000 (搭配全齒式歯輪箱傳動)

主軸馬達-連續/30分鐘

kW

FANUC 15/18.5 (選配22/26)

刀柄錐孔



BT/DIN/CAT-50 (選配BT/DIN/CAT-40)

刀庫功能

其他

電力需求

kVA

50

控制器



FANUC 0i-MF (選配MITSUBISHI / SIEMENS / HEIDENHAIN)

●標準配件

●選購配件

主軸吹氣裝置

主軸油冷機

自動潤滑系統

分離式手輪

電器箱熱交換器

自動斷電裝置

工作照明燈&三色警示燈

螺旋排屑機、鐵屑輸送機、蓄屑推車

精度檢驗表、操作&維護手冊及電器圖乙套

基礎螺栓及水準調整螺絲墊塊

機械調整工具組乙套

RS-232C / RJ-45介面

AICC II (200 block / 30m)

防濺護罩

主軸馬達加大

輔助工作臺

第四軸轉臺

電器箱空調冷卻機

其他附加銑頭

主軸中心出水

三軸光學尺

自動刀長量測系統 (TS-27R)

工件定中心量測系統 (OMP-60 / RMP-60)

全密閉式防濺護罩

熱變位補償功能

DATA SERVER + 2G CF

螺杆中空冷卻功能

如有其他特殊規格需求,請洽業務員。 本公司保有修改權利,恕不另行通知。
